← 返回全部产品线产品线
快速稳定可靠，满足日常打印
快速系列
TOPFOX 标准产品。140mm/s 打印，是市场常规 40~60mm/s 线材的 3~4 倍。
- 140mm/s 打印，市场常规线材的 3~4 倍
- 标准配方，软硬平衡、兼容性最好
- 打印难度：易（接近 PLA）
打印速度140 mm/s同类 3~4 倍
硬度95A / 90A / 85A / 80A
打印难度易 · 接近 PLA
硬度怎么选
同一条线，配方相同，只差软硬——每档都配真实打印成果，先想打什么，再选档。
日常功能件、鞋材部件，中等打印速度下稳定出品。

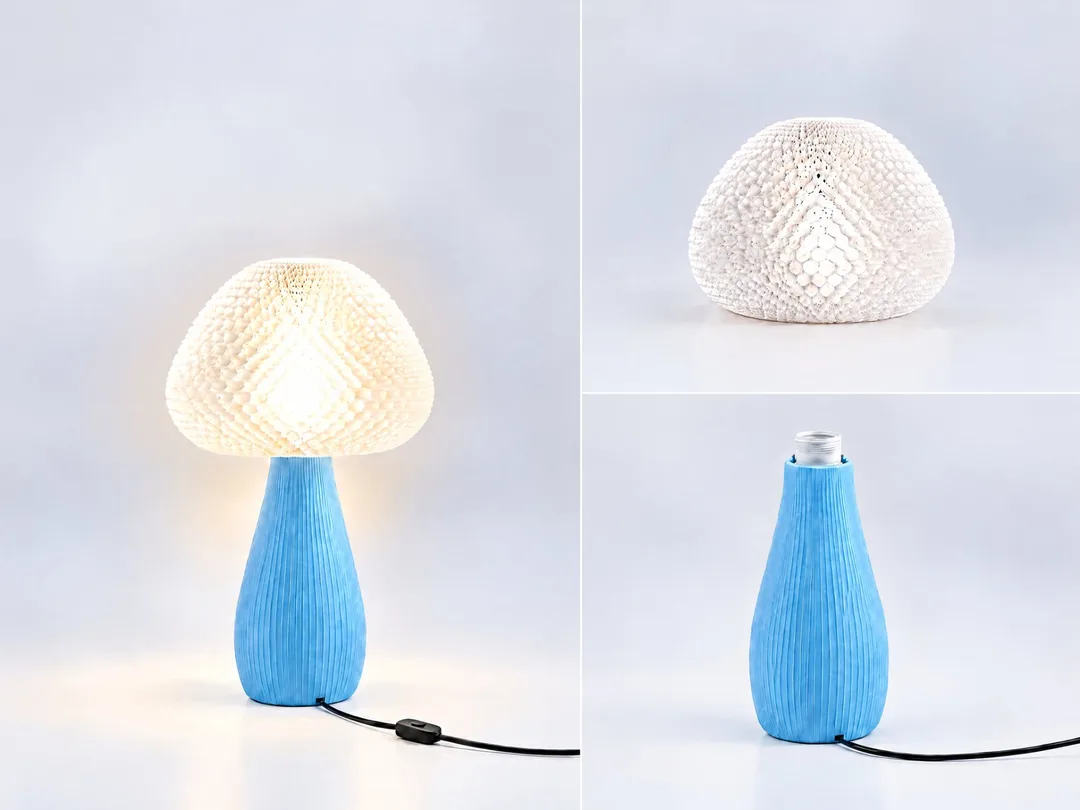

95A偏硬、强支撑
- ·结构件
- ·灯具外壳
- ·保护壳
- ·功能性支撑件
支撑好、不怕摔，最接近刚性的甜区

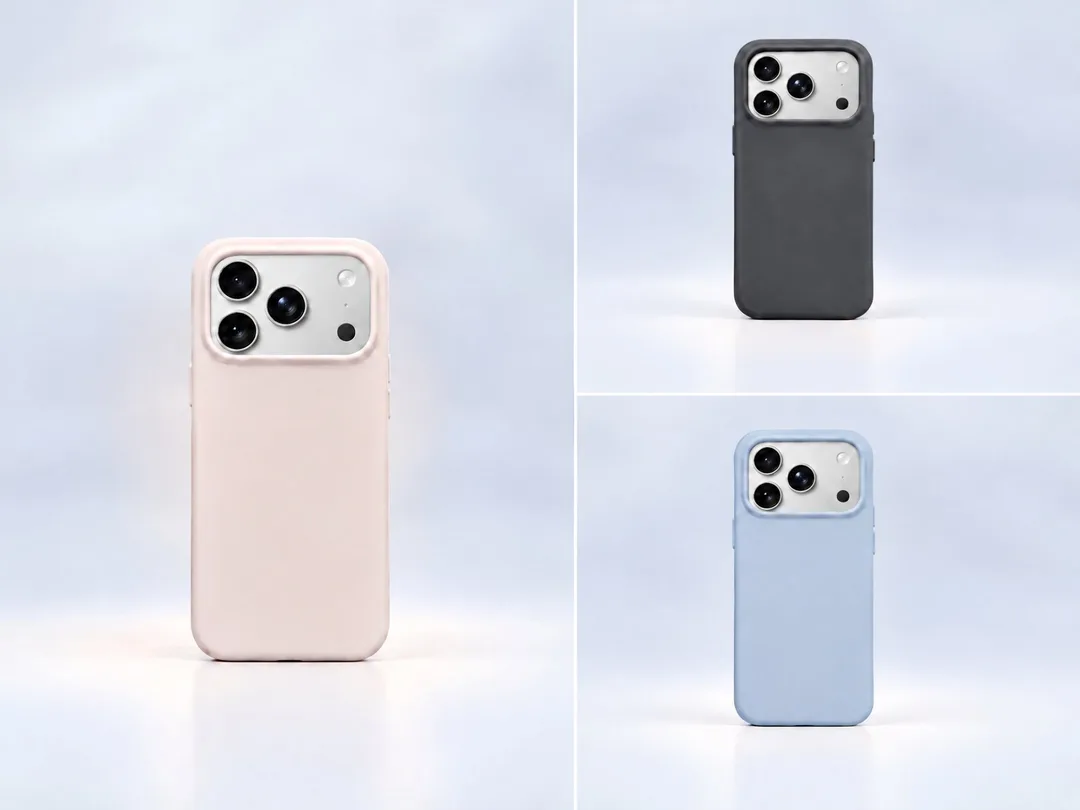

90A柔韧、偏硬
- ·通用功能件
- ·跑鞋外底
- ·手机壳
- ·无人机防护件
拉伸要用力、压缩变形小；兼容性最好，最接近 PLA，新手首选

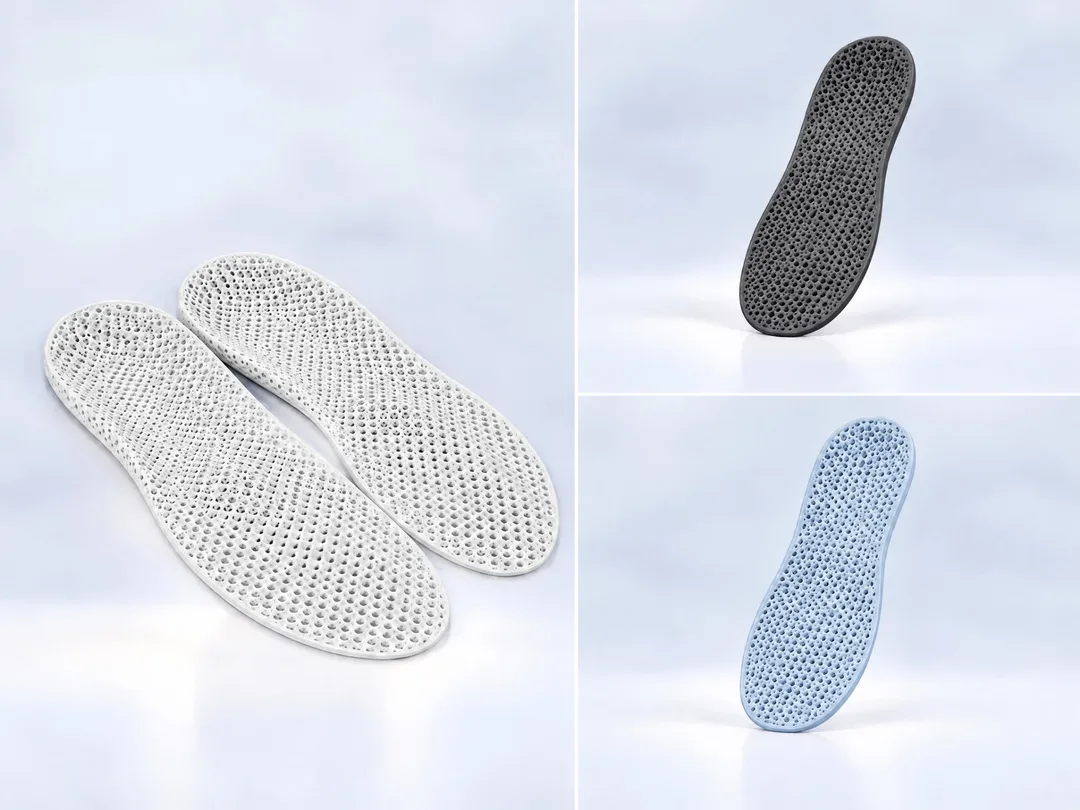

85A软硬平衡
- ·密封件
- ·手柄包胶
- ·鞋面
- ·Cosplay 柔性件
大幅度弯折、回弹优秀；柔性与易打的甜区

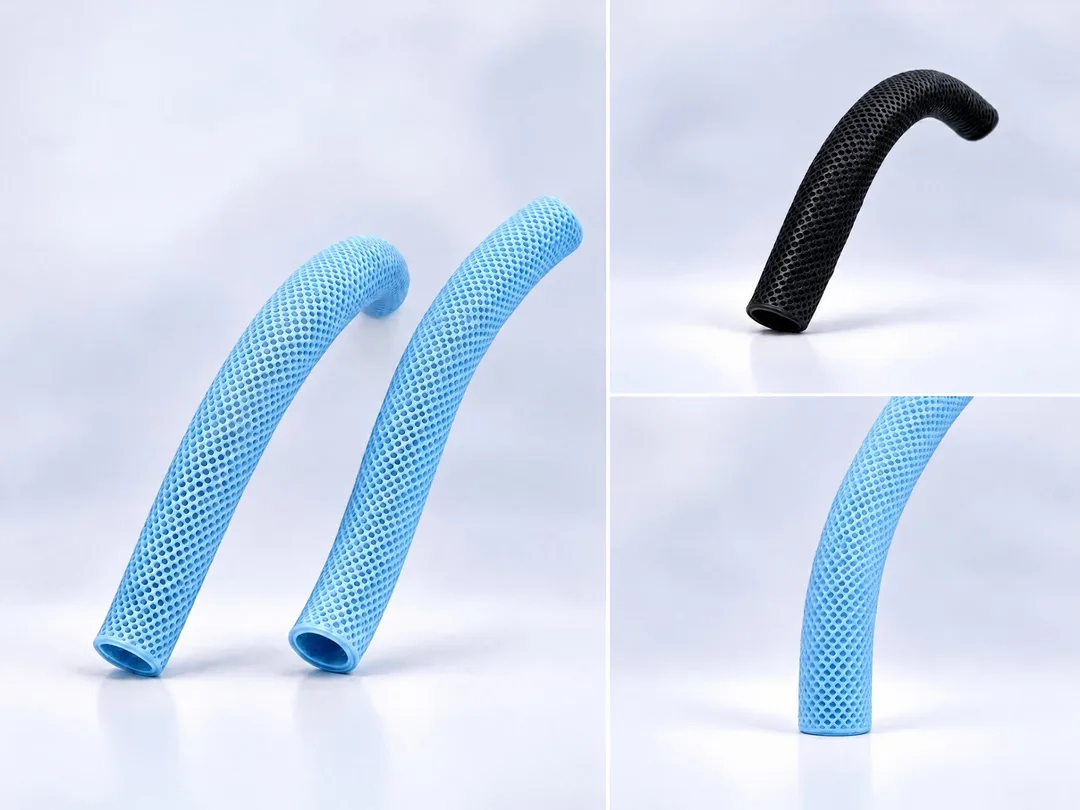

80A偏软、手感好
- ·鞋材部件
- ·缓震层
- ·内衬
随意塑形；建议直驱、送料要稳、速度略降
拿不准？从 95A 开始——先跑通，再往软调。
打印参数建议
建议值 · 待核实可直接照抄的切片起点值。
喷嘴温度220–240 °C起点 230 °C，按温度塔微调
热床温度40–60 °C起点 40 °C，附着过强可降
打印速度60–140 mm/s首层 10–15 mm/s，分速统一
回缩直驱 0.5–1.5 mm @ 20–25 mm/s宁少勿多，先关后加
冷却风扇30–60%首层关，结构件更低
层高0.1–0.2 mm
填充Gyroid 10–25%柔性件低填充
以上为通用建议值，待 TOPFOX 材料工程师核实；最终以线轴标签与官方切片配置为准。
四大翻车点，提前避坑
提前知道原因，少走弯路。
吸湿
现象拉丝加重、表面气泡/粗糙、喷嘴嘶嘶声
原因TPU 吸湿性强，受潮
规避打印前 70–75°C 烘 4 小时；密封+干燥剂；暴露超 1–2 天需重烘
拉丝
现象空走路径留下细丝
原因温度高 / 回缩不足 / 受潮 / Z-hop
规避先干燥 → 降 5°C → 开 Combing → 关 Z-hop → 微量加回缩；最后热风枪清理
软线送料
现象挤出齿轮咔嗒、线材缠绕齿轮
原因回缩过大 / 齿轮压太紧 / 速度突变
规避回缩宁少勿多（0.5–1.5 mm）、松齿轮、直驱优先、速度不分速
层间粘接
现象弯折时沿层线断裂
原因温度低 / 风扇太强 / 太快 / 受潮
规避升 5–10°C、风扇 <30%、减速、干燥
快速 vs 超快 vs 高弹，怎么选
同一硬度下调校方向完全不同——按你最看重的那一点选。
| 产品线 | 速度 | 硬度 | 核心目标 | 操作 |
|---|---|---|---|---|
| Fast（标准版）当前 | 140 mm/s | 95A / 90A / 85A / 80A | 稳定可靠，兼顾速度 | 你在这 |
| Ultra-Fast（超高速版） | 240 mm/s | 95A / 90A / 85A | 最大化打印速度 | 查看 → |
| Soft（柔软版） | >40 mm/s | 75A / 70A / 65A | 柔软亲肤 | 查看 → |
| High-Elastic（高弹版） | 120 mm/s | 95A / 95A Pro / 95A Pro+ | 高回弹、抗形变 | 查看 → |
| AMS 版 | 140 mm/s | 95A / 68D | AMS 系统适配 | 查看 → |
速度数据基于 TOPFOX 实验室测试。实际效果取决于打印机、模型结构与切片参数。
规格参数
直径1.75 mm ± 0.03 mm
净重1 kg / 250 g（AMS 版另有 3 kg）
喷嘴温度220–260 °C
打印难度充分干燥后，与 PLA 相当
储存条件15–30 °C，相对湿度＜30%，密封 + 干燥剂
干燥建议70–75 °C · 4 小时
线盘尺寸20.5 × 20.5 × 7 cm
下载中心
文件整理中
参数卡 PDF待提供
色卡 / 颜色图鉴 PDF待提供
切片配置包待提供
测试依据
认证数据与报告——待公布。
- 拉伸强度
- 待补充
- 断裂伸长率
- 待补充
- 回弹率
- 待补充
- 批次一致性
- 待补充
- 认证（REACH / RoHS）
- 待补充
常见问题
TPU 怎么存放？
· 密封袋/密封盒 + 干燥剂（硅胶）
· 湿度 > 40% 的环境建议使用干燥箱打印
· 暴露空气中超过 1–2 天就需要重新干燥
· 远离阳光直射和高温
黄金法则：取出打印后立即放回密封袋并封好口。
TPU 保质期多久？
· 干燥密封状态：1–2 年没问题
· 暴露潮湿环境：几天就会吸湿到影响打印的程度
过期或严重受潮的 TPU 不一定报废——充分干燥（55°C / 6小时）后仍可使用。判断标准：打印时无嘶嘶声、表面无气泡。
可以从不同品牌混合使用 TPU 吗？
物理上可以（都是 TPU 基材），但不同品牌的打印参数可能差异较大：
· 不建议在同一卷上拼接不同品牌的线材
· 切换品牌时建议重新做温度塔测试
· 同一打印任务中尽量使用同一品牌同一批次
TPU 打印件可以后处理吗？
· 打磨：不推荐——TPU 太软，砂纸会把表面拉毛
· 喷漆：用柔性漆（flexible paint）
· 粘接：TPU 专用胶或火焰处理 + 聚氨酯胶
· 去拉丝：热风枪/打火机快速过一遍（最有效方法）
· 涂层：聚氨酯清漆可以增加表面硬度和耐刮性
TPU 耐油/耐化学品吗？
· 良好抗性：大多数油类、油脂
· 可耐受：弱酸弱碱、汗液、雨水、普通清洁剂
· 不耐受：强酸强碱、某些有机溶剂（如 THF、DMF）
日常使用中，TPU 对汗液和雨水的耐受性很好，非常适合穿戴类应用。
